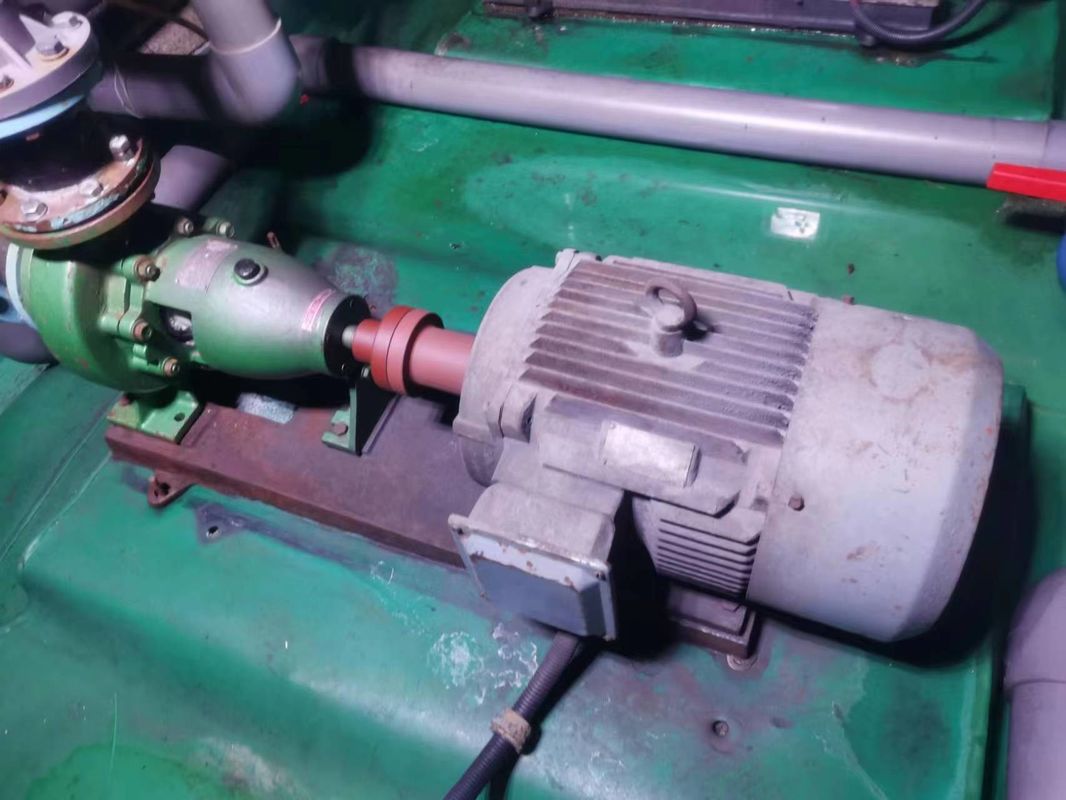

Серия центробежного насоса IHF 5.5kw для процесса обработки сточных вод

Серия центробежного насоса IHF

Цель продукта

Этот продукт широко применим к маринуя и крася процессам в автомобильном производстве; Транспорт электролита в выплавке цветного металла; Поток процесса хлорной воды, обработки сточных вод, и кисловочного добавления в проекте каустической соды мембраны ионной реакции.

Рабочая температура: -20^. C--100^. C.

Конструктивные особенности

Насос IHF центробежный конструирован согласно международным стандартам. Тело насоса выровняно с fluoroplastic в кожухе металла, и крышка турбинки и насоса отжата и сформирована с fluoroplastic сплавом в оболочке во вставках металла. Уплотнение вала принимает уплотнение предварительной внешней трубы из волнистого листового металла механическое, и статическое кольцо сделано из алюминиевой окиси 99,9% керамической. Динамическое кольцо сделано из материала завалки tetrafluoro (или другие материалы специально конструированы согласно условиям труда потребителя особенным), который охарактеризовано хорошей коррозионной устойчивостью, носит сопротивление, и герметизируя представление.

Структура и материалы

Диаметр входа насоса<150mm>

1. тело насоса HT200 выравнивая F46

2, сплав Fluoroplastic турбинки

3, кольцо Fluororubber уплотнения

4, bonnet HT200 насоса выравнивая F46

5, уплотняющая набивка 1Cr18Ni9Ti машины

6, кремниевый карбид механического уплотнения, твердый сплав

7, нося коробка HT200

8, шпиндель 45 насоса ^# стальной

Вход насоса diameter≥150mm

1, тело насоса HT200 выравнивая F46

2, сплав Fluoroplastic турбинки

3, кольцо Fluororubber уплотнения

4, bonnet HT200 насоса выравнивая F46

5, гайка F46 турбинки выравнивая 45 ^# стальной

6, кремниевый карбид механического уплотнения, твердый сплав

7, рукав F46 цапфы выравнивая 45 ^# стальной

8, шпиндель 45 насоса ^# стальной

Модельный смысл

Код IH для серии насоса международного стандарта химической

F материал компонента перегрузок по току fluoroplastic сплав

50 диаметр входа насоса 50mm

32 диаметр выхода насоса 32mm

160 номинальный диаметр турбинки 160mm

Код структуры поддержки краткости d

Частично компоненты

Рукав вала отделен от вала, делая его легкий поддерживать и уменьшая цены использования.

Турбинка полно металл в оболочке с fluoroplastic структурой, и части не деформируют и не работают стабилизированно во время деятельности.

Тело насоса принимает высокопрочным структуру выровнянную литым железом fluoroplastic, и пластиковый интерфейс металла принимает особенную усиленную структуру, которая плотно скреплена и более безопасна для использования.

Часть переполнения крышки насоса равномерно выровняна с fluoroplastic, с простой структурой и удобной установкой.
