Автоматическое алюминиевое оборудование штранг-прессования прессы штранг-прессования 22KW 700T алюминиевое

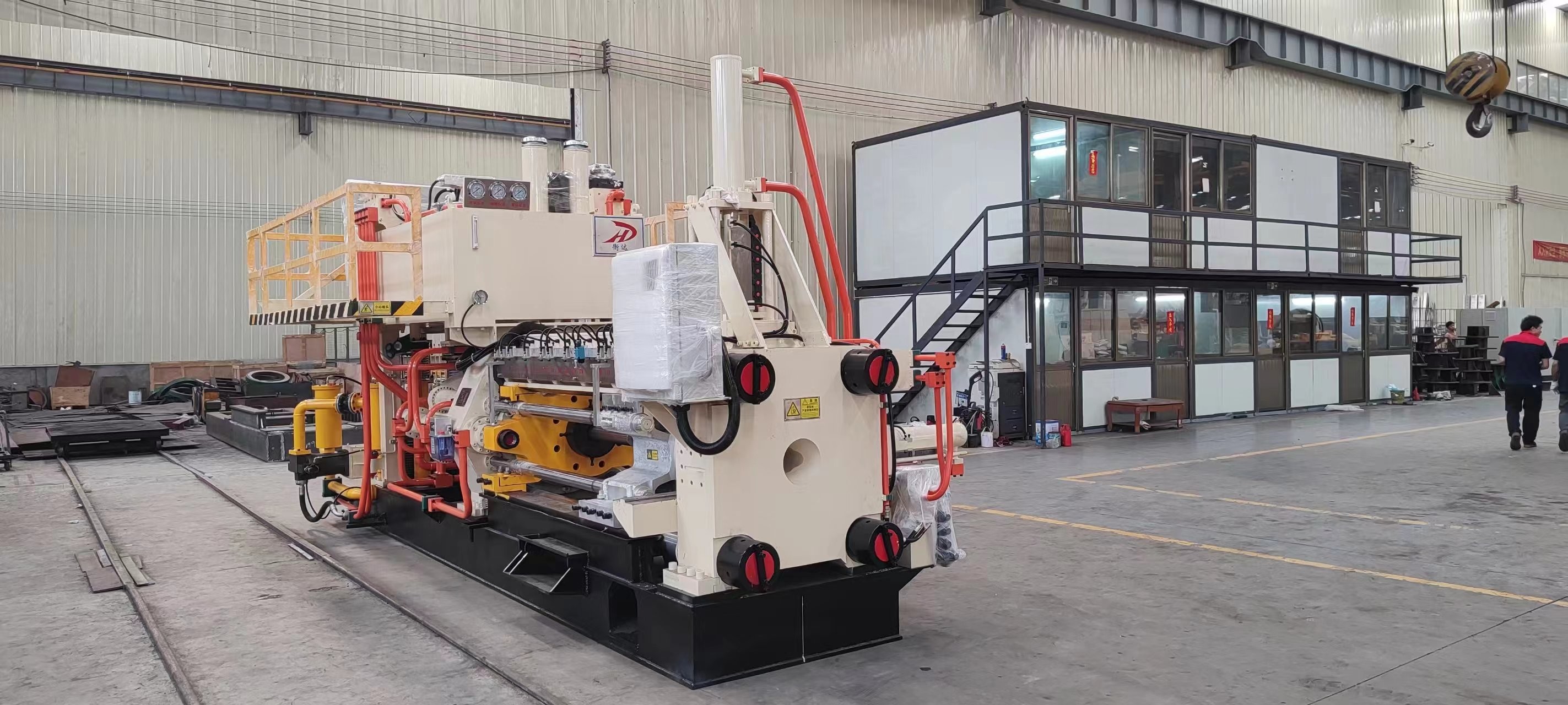

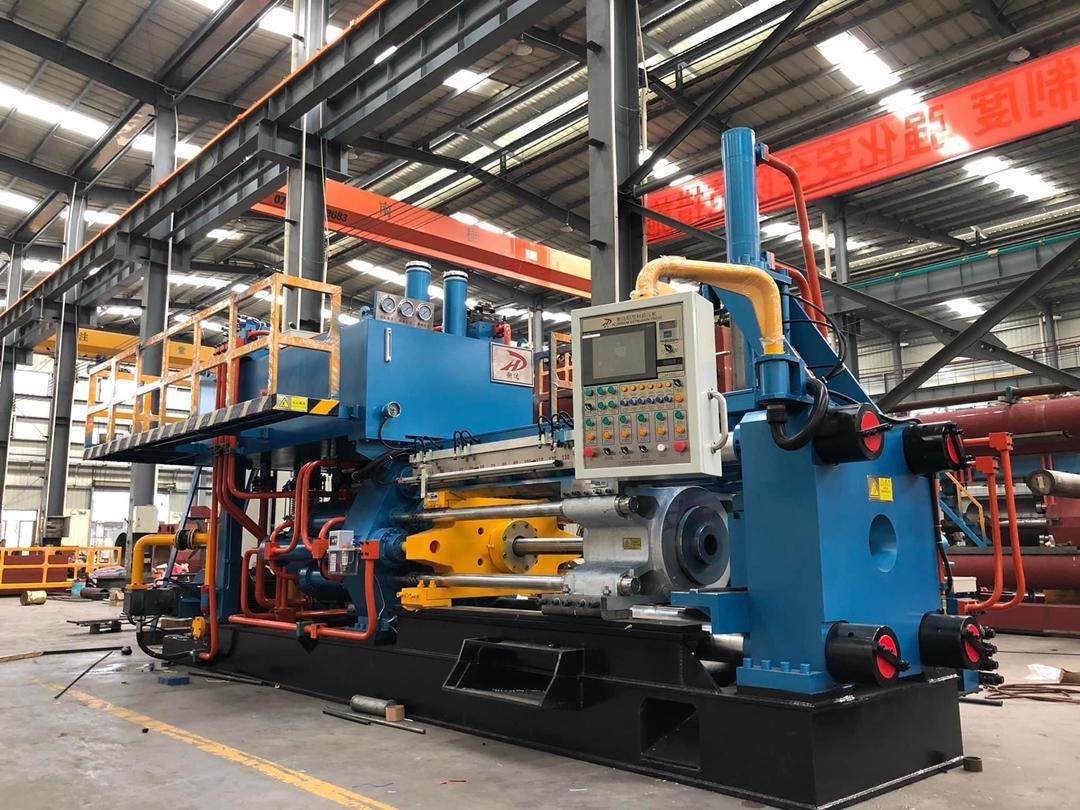

алюминиевая пресса штранг-прессования 700T

Алюминиевая пресса штранг-прессования тип гидравлическая отжимая машина 4-столбца горизонтальный специально конструированная для прессуя гражданского алюминиевого профиля и промышленного профиля.

1, технические параметры:

1) Размер заготовки: Φ101.6mm (4 дюйма), длина 530mm.

2) Емкость штранг-прессования

D Диаметр главного поршеня цилиндра: 620mm

Di Diamete бортового поршеня цилиндра: 150mm

Di Diamete поршеня цилиндра контейнера: 140mm*4 (нажим от задней стороны)

Di Diamete поршеня цилиндра ножниц: 140mm

Полная прочность штранг-прессования: 210kg/cm2 707ton

Главное штранг-прессование цилиндра: 210kg/cm2 633 тонны

Бортовое штранг-прессование цилиндра: 210kg/cm2 74ton

Замок-вверх контейнера: 150/kg /cm2 77ton

Ножницы: см 150/kg/² 24.6ton

3) Скорость теории

Скорость главного цилиндра быстрая препровождая: 310mm/sec

Скорость притяжки-назад главного цилиндра быстрая: 200mm/sec

Скорость штранг-прессования: 1.5~12mm/sec

Замок-вверх контейнера: 193mm/sec

Контейнер открытый: 128mm/sec

Срежьте вниз: 360mm/sec

Срежьте вверх: 380mm/sec

Мертвое время цикла чем 20 секунд.

4) Размер штампового ползуна:

0uter диаметр ф200mm, длина: 200mm

5) Размер отверстия разрядки: Φ130㎜

6) Теплообменный аппарат: 12㎡

2, спецификация

1) масляный насос

Главный масляный насос: (Lihao гидравлическое) набор *1

Вспомогательный насос: YBE-200/125L (Yongling гидравлическое) 1 набор

2) Гидравлические компоненты:

Клапаны высокого давления электромагнитные от Rexroth. Другие от Тайваня Jeougang.

3) мотор:

Главный мотор: YE3- 315M-6 -90KW *1set (6 поляков)

Мотор запечатывания контейнера: YE2-132S-6- набор 3KW *1

Сила нагревающих элементов: 22KW

Температура контейнера: 380-430℃

4) Материал:

Главный цилиндр: кованая сталь

Главный поршень: закаленный чугун

Передняя доска: литая сталь 35#

Штамповый ползун: кованая сталь 45#

Крейцкопф: литая сталь 35#

Растягиваемый элемент: кованая сталь 45#

Снабжение жилищем контейнера: литая сталь 35#

Автошина контейнера: 5CrMnMo

Вкладыш контейнера: H13 выковало

Стержень: H13 выковало

Фиктивный блок: H13 выковало

Нижняя полка: заварка стали 35# и стальной пластины

5) Электрические детали:

PLC: Мицубиси FX3U-128MR, экран касания MT-8101IE, показывающ ситуацию прессы и скорость штранг-прессования

A. Equipped с автоматическим гидравлическим цифровым объектом регулирования, эта пресса имеет функции:

a) дисплей установленной скорости и фактической скорости

b) такая же скорость контролировала и быстро проходит измененный контроль

c) дисплей установленного электрического тока и фактического электрического тока

d) действительное место, скорость изменило положение и после положения штранг-прессования

e) установка положения группы переключателей

f) испытание давления прорыва

g) приурочивать показывающ параметры.

h) устанавливать параметров деятельности системы

B. Эта пресса оборудована с датчиком temposoncis MTS и отображением данных и регулировкой. Под автоматической ситуацией, скорость штранг-прессования можно также отрегулировать.

Контактор AC: Мицубиси

переключатель хода: Клоните, Тайвань

Реле: Balseal
